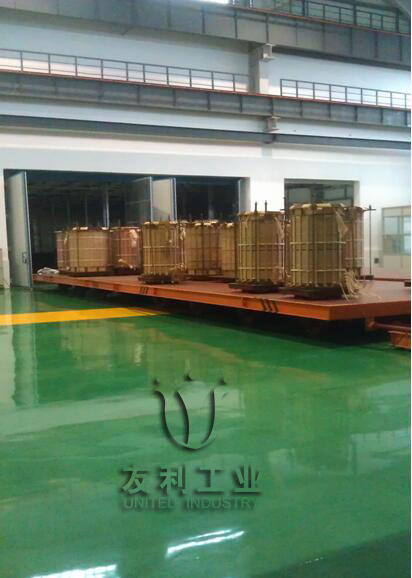

油变线圈干燥炉
在真空烘干普及之前,变压器线圈及器身都是用传统的热风循环工艺烘干的。迄今,在众多中小型变压器生产厂家中,也有不少用户还在使用此类设备。当客户有现成的蒸汽热源,或小批量生产35000KV及以下电压的配变中,此类设备还是饱受青睐
我公司UB系列固化炉具有良好的温度均匀性、多种灵活的送风方式、成熟可靠的控制系统、美观的外表,在全国环氧浇注干变及非包封干变生产企业中,得到了广泛的应用。
本公司在变压器制造行业拥有广泛的客户,积累了丰富的经验,可根据不同的产品、不同的工艺为客户提供多种加热方式、送风方式及控制系统。使客户的产品达到最优的干燥、固化效果。
详细说明
□ 性能特点
● 保温材料采用低导热系数优质保温棉,节能效果明显。
● 采用程序智能温控仪控温,P I D参数自整定,固态继电器调功,无触点连续调节,自动完成烘干工艺全过程,能满足任何固化曲线的要求,操作简便,性能可靠;精选国内外电气控制元件,使固化炉的电控部分可靠性达到最优;
●可选走纸记录仪、打印记录、无纸记录仪或计算机集中控制,对工艺全过程实行监控,对干燥、固化结果进行分析;
● 根据所烘产品不同的摆放,选用合理的热风循环方式(顶加热垂直送风、底加热水平送风、侧加热垂直送风等),使工作室内温度更均匀,线圈干燥效果更优;
● 设超温报警系统,温度异常时能切断加热电源,发出声光报警;
● 可选配低压照明系统及观察窗,随时可观察工件固化状况;
● 底部敷设轨道,可根据所烘产品重量不同选用手动驱动、钝齿条驱动、牵引小车驱动等不同台车驱动方式。
UB系列变压器专用固化炉
|
UB-1 |
UB-2 |
UB-3 |
UB-4 |
UB-5 |
UB-6 |
UB-7 |
工作室mm
(宽×深×高) |
1200×1700
×1000 |
1500×1600
×1600 |
2000×2000
×2000 |
2000×3000
×2000 |
2000×350
0×2000 |
2200×4000
×2000 |
3000×5000
×3000 |
工作温度(℃) |
室温—200 |
室温—200 |
室温—200 |
室温—200 |
室温—200 |
室温—200 |
室温—200 |
电源电压(V) |
3—380 |
3—380 |
3—380 |
3—380 |
3—380 |
3—380 |
3—380 |
电源频率(Hz) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
加热功率(kw) |
18 |
27 |
45 |
54 |
63 |
72 |
96 |
温度均匀度(%) |
±2.5 |
±2.5 |
±2.5 |
±2.5 |
±2.5 |
±2.5 |
±2.5 |
温度波动度(℃) |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
